APRENDENDO MATEMÁTICA: ETAPA 2

BREVE HISTÓRICO SOBRE O ÁBACO

Ábaco

Primeira calculadora utilizada pelo homem: um ábaco representando o número 6302715408. O ábaco é um antigo instrumento de cálculo, formado por uma moldura com bastões ou arames paralelos, dispostos no sentido vertical, correspondentes cada um a uma posição digital (unidades, dezenas,...) e nos quais estão os elementos de contagem (fichas, bolas, contas,...) que podem fazer-se deslizar livremente. Teve origem provavelmente na Mesopotâmia, há mais de 5.500 anos.

O ábaco pode ser considerado como uma extensão do ato natural de se contar nos dedos. Emprega um processo de cálculo com sistema decimal, atribuindo a cada haste um múltiplo de dez. Ele é utilizado ainda hoje para ensinar às crianças as operações de somar e subtrair.

Construção e utilização do ábaco

Cada bastão contém bolas móveis, que podem ser movidas para cima e para baixo. Assim, de acordo com o número de bolas na posição inferior, temos um valor representado. Pode haver variações, como na figura ao lado, onde se fazem divisões na moldura e o número de bolas é alterado. Observe que na figura temos o número 6302715408 (por exemplo 8=5+3, com a parte superior representando múltiplos de 5, neste caso 0, 5 e 10).

Estrutura com hastes metálicas divididas em duas partes, das quais uma tem duas contas e a outra, cinco contas, que deslizam nessas hastes. Os ábacos orientais dispõem de varas verticais divididas em dois, com as contas sobre a barra tendo o valor cinco vezes superior aos das contas abaixo.

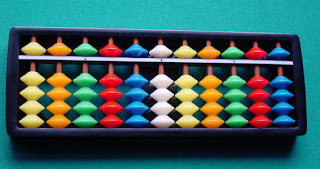

O suanpan chinês dispõe de duas contas acima da barra ou divisor e cinco abaixo. O moderno soroban japonês por outro lado, tem uma conta acima e quatro abaixo do divisor. Algumas hastes podem ser reservadas pelo operador para armazenar resultados intermediários. Desta forma, poucas guias são necessárias, já que o ábaco é usado mais como um reforço de memória enquanto o usuário faz as contas de cabeça.

Exemplo de cálculo

O cálculo começa à esquerda, ou na coluna mais alta envolvida em seu cálculo, e trabalha da esquerda para a direita. Assim, se tiver 548 e desejar somar 637, primeiro colocará 548 na calculadora. Daí, adiciona 6 ao 5. Segue a regra ou padrão 6 = 10 - 4 por remover o 5 na vara das centenas e adicionar 1 na mesma vara (-5 + 1 = -4) daí, adicione uma das contas de milhares à vara à esquerda.

Daí, passa a somar o três ao quatro, o sete ao oito, e no ábaco aparecerá a resposta: 1.185.

Devido a operar assim, da esquerda para a direita, pode começar seu cálculo assim que saiba o primeiro dígito. Na aritmética mental ou escrita, calcula a partir das unidades ou do lado direito do problema.

História

Figura de um ábaco usado na Idade Média.

Os romanos, na antiguidade, utilizavam o ábaco para calcular, e depois os chineses e japoneses o aperfeiçoaram.

Daí, uma variedade de ábacos foram desenvolvidos; o mais popular utiliza uma combinação de dois números-base (2 e 5) para representar números decimais. Mas os mais antigos ábacos usados primeiro na Mesopotâmia e depois na Grécia e no Egipto por escrivães usavam números sexagesimais representados por factores de 5, 2, 3 e 2 por cada dígito.

A palavra ábaco originou-se do Latim abacus, e esta veio do grego abakos. Esta era um derivado da forma genitiva abax (lit. tábua de cálculos). Porque abax tinha também o sentido de tábua polvilhada com terra ou pó, utilizada para fazer figuras geométricas, alguns linguistas especulam que tenha vindo de uma língua semítica (o púnico abak, areia, ou o hebreu ābāq (pronunciado a-vak), areia).

DIVERSOS TIPOS DE ÁBACOS

NOME	PERÍODO	COMO USADO
Ábaco Romano	Foi criado por volta do século XIII e, era utilizado como um método normal de cálculo. Era uma tábua com 8 sulcos (orifícios onde ficavam os calculis), e em cada sulco inferior havia 5 calculis (bolinhas de contagem) e, 4 calculis no sulco superior. Seu funcionamento era semelhante a do ábaco atual.	Os ábacos romanos, no século XIII, eram usados para atender as necessidades dos artesãos, dos comerciantes, engenheiros e outros profissionais.
Ábaco Mesopotâmico	Os babilónios utilizavam este ábaco em 2700–2300 a.C..[4] A origem do ábaco de contar com bastões [1] é obscuro, mas a Índia, a Mesopotâmia ou o Egito são vistos como prováveis pontos de origem.[5] A China desempenhou um papel importante no desenvolvimento do ábaco.	O primeiro ábaco foi quase de certeza construído numa pedra lisa coberta por areia ou pó. Palavras e letras eram desenhadas na areia; números eram eventualmente adicionados e bolas de pedra eram utilizadas para ajuda nos cálculos
ÁBACO ASTECA	De acordo com investigações recentes, ó ábaco Azteca (Nepohualtzitzin), terá surgido entre 900-1000 D.C.	As contas eram feitas de grãos milho atravessados por cordéis montados numa armação de madeira. Este ábaco é composto por 7 linhas e 13 colunas.Os números 7 e 13 são números muito importantes na civilização asteca. O número 7 é sagrado, o número 13 corresponde à contagem do tempo em períodos de 13 dias.
ÁBACO CHINÊS	A menção mais antiga a um suanpan (ábaco chinês) é encontrada num livro do século I da Dinastia Han Oriental, o Notas Suplementares na Arte das Figuras escrito por Xu Yue.[13] No entanto, o aspecto exacto deste suanpan é desconhecido.	O registo mais antigo que se conhece é um esboço presente num livro da dinastia Yuan (século XIV). O seu nome em Mandarim é "Suan Pan" que significa "prato de cálculo". O ábaco chinês tem 2 contas em cada vareta de cima e 5 nas varetas de baixo razão pela qual este tipo de ábaco é referido como ábaco 2/5. O ábaco 2/5 sobreviveu sem qualquer alteração até 1850, altura em que aparece o ábaco do tipo 1/5, mais fácil e rápido. Os modelos 1/5 são raros hoje em dia, e os 2/5 são raros fora da China excepto nas suas comunidades espalhadas pelo mundo.
ÁBACO JAPONÊS	Por volta de 1600 D.C., os japoneses adaptaram uma evolução do ábaco chinês 1/5 e chamado de Soroban.	O ábaco do tipo 1/4, o preferido e ainda hoje fabricado no Japão, surgiu por volta de 1930. Uma vez que os japoneses utilizam o sistema decimal optaram por adaptar o ábaco 1/5 para o ábaco 1/4, desta forma é possível obter valores entre 0 e 9 (10 valores possíveis) em cada coluna.
ÁBACO RUSSO	O ábaco russo, inventado no século XVII, e ainda hoje em uso, é chamado de Schoty.	Este ábaco opera de forma ligeiramente diferente dos ábacos orientais. As contas movem-se da esquerda para a direita e o seu desenho é baseado na fisionomia das mãos humanas. Colocam-se ambas as mãos sobre o ábaco, as contas brancas correspondem aos polegares das mãos (os polegares devem estar sobre estas contas) e as restantes contas movem-se com 4 ou 2 dedos. O valor das colunas está representado na Figura 2. e a linha mais baixa representa as unidades a seguinte as dezenas e assim sucessivamente. A forma de fazer operações matemáticas é semelhante ao do ábaco chinês.
ÁBACO ESCOLAR	Ábaco escolar começou a ser utilizado numa escola primária dinamarquesa, no século XX.	Em todo o mundo, os ábacos têm sido utilizados na educação infantil e na educação básica como uma ajuda ao ensino do sistema numérico e da aritmética. Nos países ocidentais, uma tábua com bolas similar ao ábaco russo mas com fios mais direitos e um plano vertical tem sido comum (ver imagem). O tipo de ábaco aqui mostrado é vulgarmene utilizado para representar números sem o uso do lugar da ordem dos números. Cada bola e cada fio tem exactamente o mesmo valor e, utilizado desta maneira, pode ser utilizado para representar números acima de 100. A vantagem educacional mais significante em utilizar um ábaco, ao invés de bolas ou outro material de contagem, quando se pratica a contagem ou a adição simples, é que isso dá aos estudantes uma ideia dos grupos de 10 que são a base do nosso sistema numérico. Mesmo que os adultos tomem esta base de 10 como garantida, é na realidade difícil de aprender.

Futuro Ábaco

O ábaco é um instrumento bem sucedido que, segundo os estudiosos, foi uma invenção dos chineses para facilitar os cálculos, pois com o passar do tempo foi surgindo a necessidade de fazer “contas” cada vez mais complexas, assim inventaram o ÁBACO, formado por fios paralelos e contas ou arruelas deslizantes, que de acordo com a sua posição, representa a quantidade a ser trabalhada, contém 2 conjuntos por fio, 5 contas no conjunto das unidades e 2 contas que representam 5 unidades.

Atividades

Nunca 10

Objetivos:
- Construir o significado de Sistema de Numeração Decimal explorando situações-problema que envolvam contagem;
- Compreender e fazer uso do valor posicional dos algarismos, no Sistema de Numeração Decimal.

Material:

Ábaco de pinos – 1 por aluno
2 dados por grupo

Metodologia:

            Os alunos divididos em grupos deverão cada um na sua vez, pegar os dois dados e jogá-los, conferindo o valor obtido. Este valor deverá ser representado no ábaco. Para representá-lo deverão ser colocadas argolas correspondentes ao valor obtido no primeiro pino da direita para a esquerda (que representa as unidades). Após todos os alunos terem jogado os dados uma vez, deverão jogar os dados novamente, cada um na sua vez.
            Quando forem acumuladas 10 argolas (pontos) no pino da unidade, o jogador deve retirar estas 10 argolas e trocá-las por 1 argola que será colocada no pino seguinte, representando 10 unidades ou 1 dezena. Nas rodadas seguintes, os jogadores continuam marcando os pontos, colocando argolas no primeiro pino da esquerda para a direita (casa das unidades), até que sejam acumuladas 10 argolas que devem ser trocadas por uma argola que será colocada no pino imediatamente posterior, o pino das dezenas.
            Vencerá quem colocar a primeira peça no terceiro pino, que representa as centenas.
            Com esta atividade inicial, é possível chamar a atenção dos alunos para o fato do agrupamento dos valores, e que a mesma peça tem valor diferente de acordo com o pino que estiver ocupando.
            Possivelmente seja necessário realizar esta atividade mais de uma vez. É importante que os alunos possam registrá-la em seus cadernos, observando as estratégias e os pontos obtidos por cada um dos jogadores, etc.

Contando os objetos

Objetivos:

            - Realizar contagens, utilizando a correspondência biunívoca (um a um);
            - Construir o significado de Sistema de Numeração Decimal explorando situações-problema que envolvam contagem;
            - Compreender e fazer uso do valor posicional dos algarismos, no Sistema de Numeração Decimal.

Material:

Objetos
Ábaco de pinos (1 por aluno)

Metodologia:

Poderão ser selecionados na classe objetos (lápis de cor, giz, pedaços coloridos de papel, borrachas, etc.) em quantidades superiores a 10 unidades, ou poderá ser pedido aos alunos que tragam objetos (bolinhas de gude, figurinhas, botões, tampinhas, moedas, etc.) de casa para montar uma "coleção". Os alunos deverão contar esses objetos, a princípio um a um, registrando a quantidade obtida no ábaco (lembrando que não podem deixar mais de 10 argolas num mesmo pino). Posteriormente, os alunos deverão encontrar outras formas de contar a quantidade de objetos que possuem. Pode-se propor ou aceitar contagens de 2 em 2, de 3 em 3, de 4 em 4..., até que os alunos percebam que quando têm quantidades maiores que 10, podem registrá-las diretamente no pino das dezenas.

Operações

Objetivos:

            - Compreender e utilizar as técnicas operatórias para adição e subtração com trocas e reservas;
            - Compreender e fazer uso das regras do Sistema de Numeração Decimal;
            - Fazer uso de material semi simbólico para registro de cálculos de adição e subtração;

Metodologia:

Para iniciar o uso do ábaco como suporte nas operações, é adequado que sejam propostas contas simples. Por exemplo:

21 + 6

Inicia-se a operação colocando no ábaco o número de argolas correspondentes à quantidade representada pelo primeiro numeral, 21. Portanto uma argola deverá ser colocada no primeiro pino da direita para a esquerda (onde são colocadas as unidades) e duas argolas deverão ser colocadas no segundo pino da direita para a esquerda (onde são colocadas as dezenas). Em seguida, coloca-se o número de argolas correspondentes à quantidade representada pelo segundo numeral; portanto deverão ser colocadas 6 argolas no primeiro pino (das unidades) . Faz-se a contagem encontrando 7 argolas no primeiro pino (7 unidades), e 2 argolas no segundo pino (2 dezenas), somando 27 argolas ou unidades.

O próximo desafio será somar os valores 15 + 8

Como a regra é não deixar mais de 10 argolas em um mesmo pino, e 13 é mais que 10 dessa forma, 10 das 13 argolas devem ser retiradas do primeiro pino e trocadas por uma argola que será colocada no segundo pino, representando 10 unidades (1 dezena):

As atividades de subtração envolvem o raciocínio inverso da adição:

14 – 3

A subtração com reserva ou troca, requer um pouco mais de cuidado. Onde há na adição a troca das unidades para a dezena, haverá na subtração a necessidade de decompor as dezenas (ou centenas dependendo da operação) novamente em unidades (ou na casa imediatamente à direita). Por exemplo:

21 – 6

O trabalho com a centena e a unidade de milhar é semelhante, tendo apenas a diferença da quantidade, que também pode requerer um trabalho mais apurado por conta da abstração da quantidade e do reconhecimento dos valores.
Depois do trabalho com o material ábaco concreto, pode-se passar a registrar o ábaco em forma de desenho, parecido com o que vem aqui apresentado, pois o ábaco é justamente a transição do material concreto - como o material dourado que tem o valor em si mesmo nas peças -, e os símbolos e algoritmos, que são a representação da quantidade de forma simbólica.

Perguntas desafiadoras para uma criança de uma determinada idade, propondo reflexão sobre a(s) possibilidade(s) de representação do número solicitado no ábaco.

Alunos com idade entre 06 a 07 anos – Ensino Fundamental

1 .Como fazer os cálculos no ábaco?

O cálculo começa à esquerda, ou na coluna mais alta envolvida em seu cálculo, trabalha da esquerda para a direita. Assim, se tiver 548 e desejar somar com 637, primeiro colocará 548 na calculadora. Daí, adiciona 6 ao 5. Segue o padrão 6 = 10 – 4 por remover o 5 na vara das centenas e adicionar 1 na mesma vara (- 5 + 1 = - 4) daí, adicione uma das contas de milhares à vara da esquerda. Daí passa o três ao quatro, o sete ao oito, no ábaco aparecerá à resposta: 1.185.
Por operar assim, da esquerda para a direita, o cálculo pode ser iniciado assim que souber o primeiro dígito. Na aritmética mental ou escrita, o cálculo começa a partir das unidades ou do lado direito do problema.

2. No ábaco abaixo, Cristina representou um número. Que número é esse?

(A) 1.314
(B) 4.131
(C) 10.314
(D) 41.301

3 .Indique os números nos ábacos abaixo:
a. 12547 b. 1026 c. 1508 d. 14250

Aqui eu coloquei 4 ábacos como esse.

4. Observe os ábacos abaixo e faça o que se pede:

X Y Z

Qual é o número representado pelo ábaco:
X: ____________ Y: _____________ Z: __________

Agora, utilizando o espaço abaixo para realizar as contas, responda com muita atenção:
a. Some o número do ábaco Y com o número do ábaco Z. O resultado é: _______
b. Subtraia o número do ábaco Y com o número do ábaco Z. O resultado é: _____
c. Subtraia o número do ábaco X com o número do ábaco Y. O resultado é: ______
d. Subtraia o número do ábaco X com o número do ábaco Z. O resultado é: ______
e. Subtraia o número do ábaco X com o resultado do item a. O resultado é: ______
f. Subtraia o número do ábaco X com o resultado do item b. O resultado é: ______
g. Subtraia o número do ábaco X com o resultado do item c. O resultado é: ______
